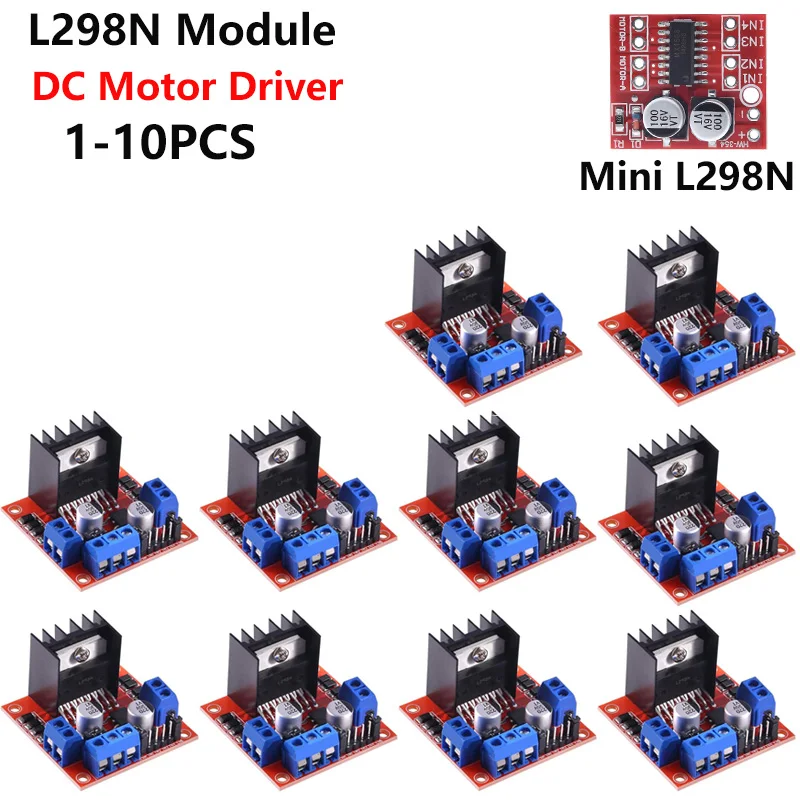

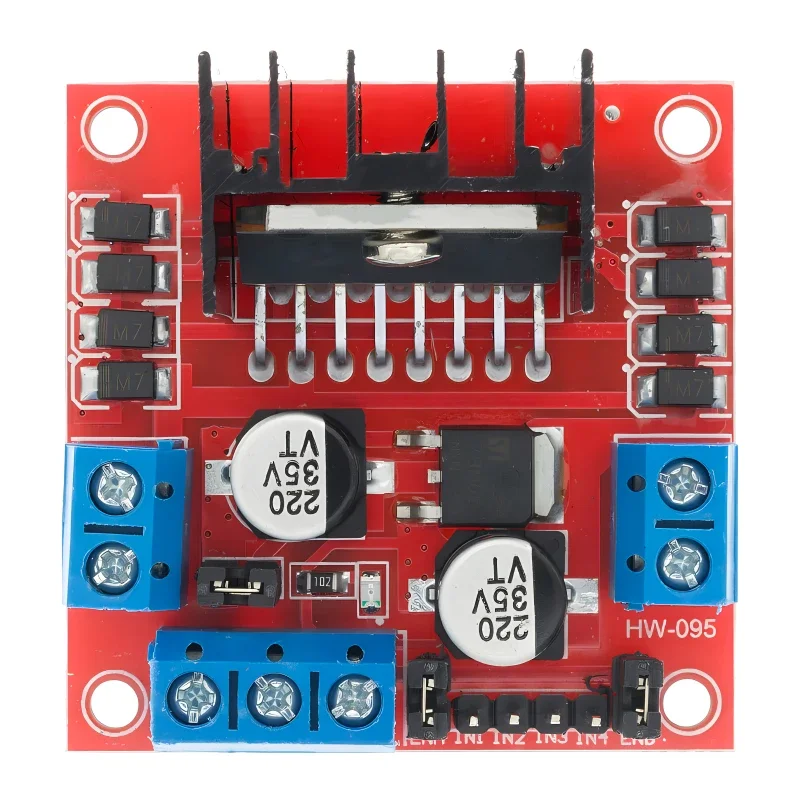

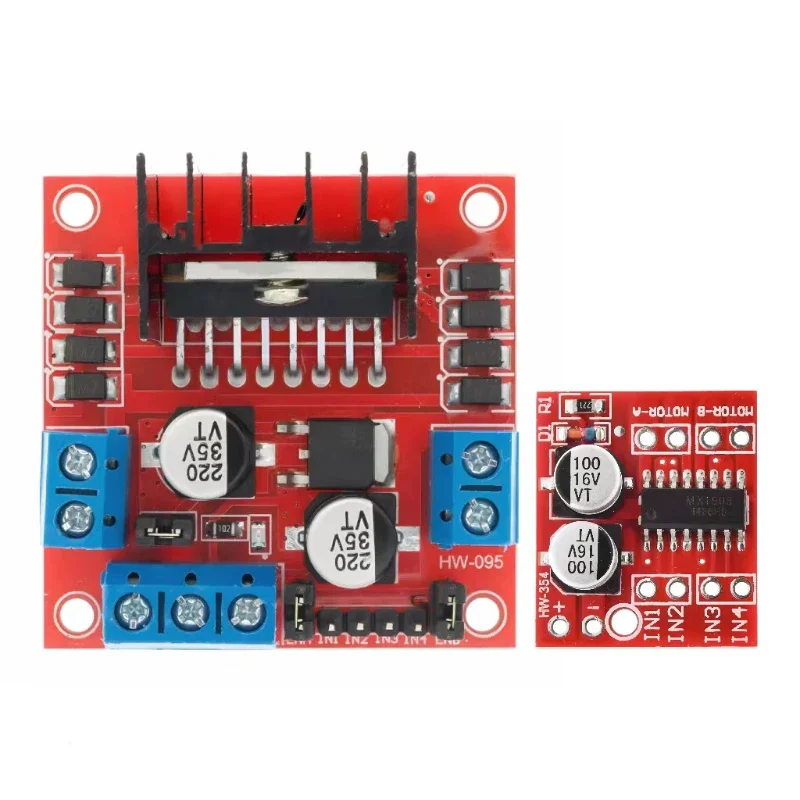

Module de pilote de moteur à courant continu L298N, Robot de voiture intelligent, pour Arduino

L298N

Nom du module : module d’entraînement de moteur à double pont H
Mode de travail : entraînement au pont H (double route)
Puce de contrôle principale : L298N
Conditionnement : sachet électrostatique
Tension logique : 5V
Tension d’entraînement : 5 V-35 V
Courant logique : 0mA-36mA
Courant de conduite : 2A (pont unique MAX)
Température de stockage : – 20° à + 135°
Puissance maximale : 25W
Poids : 30 g
Dimensions du périphérique : 43*43*27mm
Caractéristiques du produit :

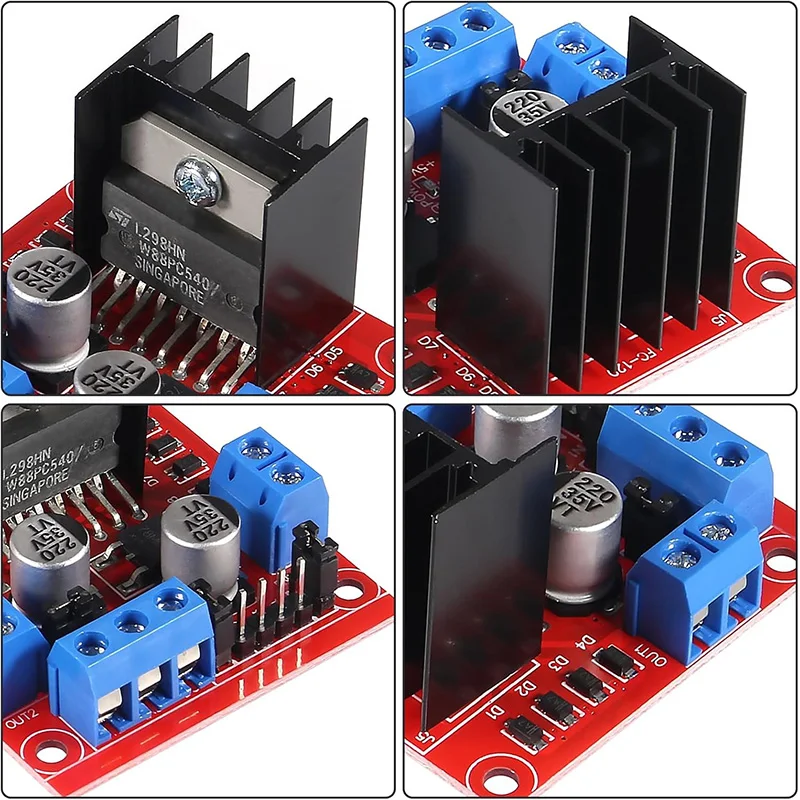

Ce module UTILISE L298N comme puce d’entraînement principale, avec une forte capacité de conduite, une faible chaleur et une forte capacité anti-interférence.
Grâce à ce module, vous pouvez utiliser les pièces d’alimentation d’entraînement intégrées de 78 m05 de leur travail, mais afin d’éviter d’endommager la puce du régulateur de tension, lorsque vous utilisez la tension de commande supérieure à 12 V, veuillez utiliser l’alimentation externe 5 V logique..
Ce module UTILISE une capacité de filtre de grande capacité, une diode de protection de continuation, peut améliorer la fiabilité.
Remarques :
1.Lorsque vous conduisez une tension de commande (au-dessus du logo pour l’entrée 12 V, vous pouvez réellement accepter une plage d’entrée de 7 à 12 V) de 7 V à 12 V, vous pouvez passer à l’alimentation intégrée une logique 5 V, lorsque vous utilisez l’alimentation intégrée après 5 V. alimentation, interface de + 5 V
L’alimentation n’entre pas de tension, mais peut produire une tension de 5 V pour un usage externe.
2.Lorsque la tension de commande est supérieure à 12 V, elle est inférieure ou égale à 24 V.
(le manuel de la puce propose de prendre en charge 35 V, mais selon le livre
Lorsque la tension maximale est appliquée à la tension maximale de 298 applications conservatrices à 24 V, par exemple, le moteur avec une tension nominale de 18 V doit être piloté.

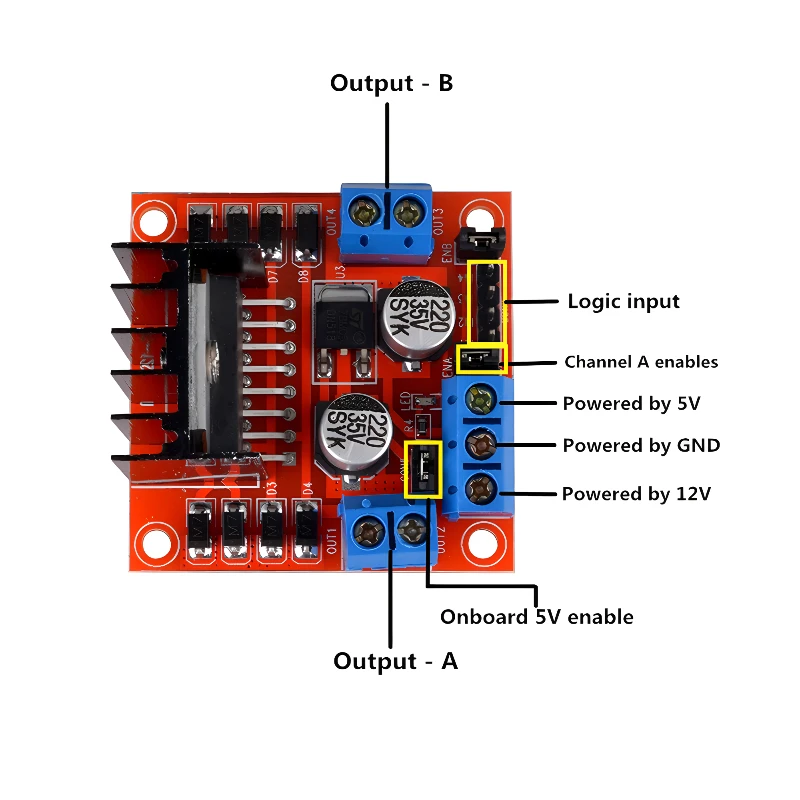

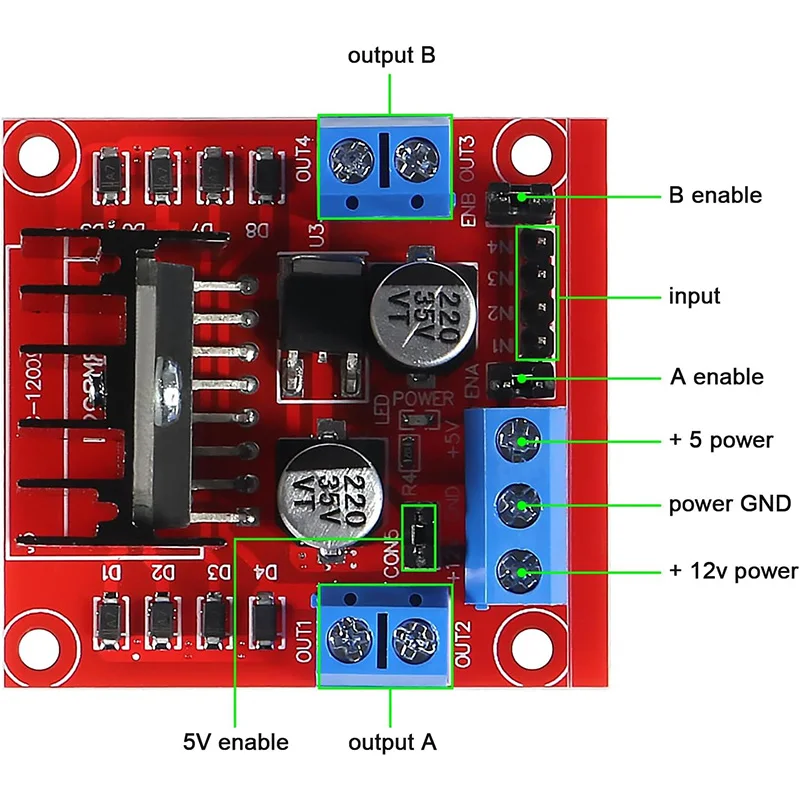

Vous devez d’abord retirer la sortie 5 V de la carte pour activer le capuchon du cavalier.Ensuite, 5 V est accessible à l’extérieur du port de sortie 5 V
Le 5V permet à l’alimentation d’être un signal de commande d’un niveau de 5V.Lorsque l’entrée du signal est valide et lorsque l’alimentation électrique est normale dans le module d’entraînement du moteur, le module d’entraînement du moteur produit le courant.Sinon, même si l’alimentation électrique est normale, il n’y a pas de courant sur le moteur.
Tension vers l’alimentation du circuit logique interne L298N. (c’est une application haute pression non conventionnelle!)
