Capteur de pression à couche mince résistif pour Arduino

Plage de prix : 12,90 € à 17,90 €

UGS : 1005006212871655 Catégories : ,

Description

  • Personnalisé: Oui
  • Théorie: Capteur de résistance
  • Numéro de Modèle: Resistive Sensor
  • Matériau: Mélange
  • Type: Capteur magnétique
  • Sortie: Capteur numérique
  • Origine: CN (Origine)
  • Utiliser: CAPTEUR DE PRESSION
  • Smart Electronics Experiment: Switch And Sensor For Arduino STM32
Module de capteur de pression à Membrane résistive de cellule de charge Flexible sensible à la Force analogique FSR402 4mm 5mm 7mm 110mm pour Arduino
Paramètres du produit
Plus la pression est élevée, plus la résistance est faible

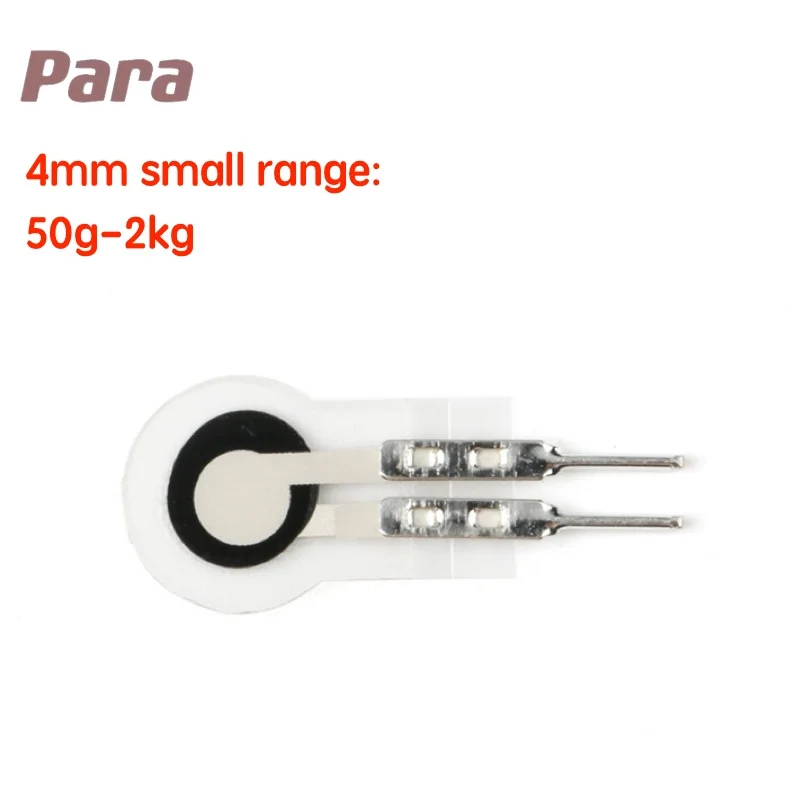

4mm petite gamme: 50g-2kg

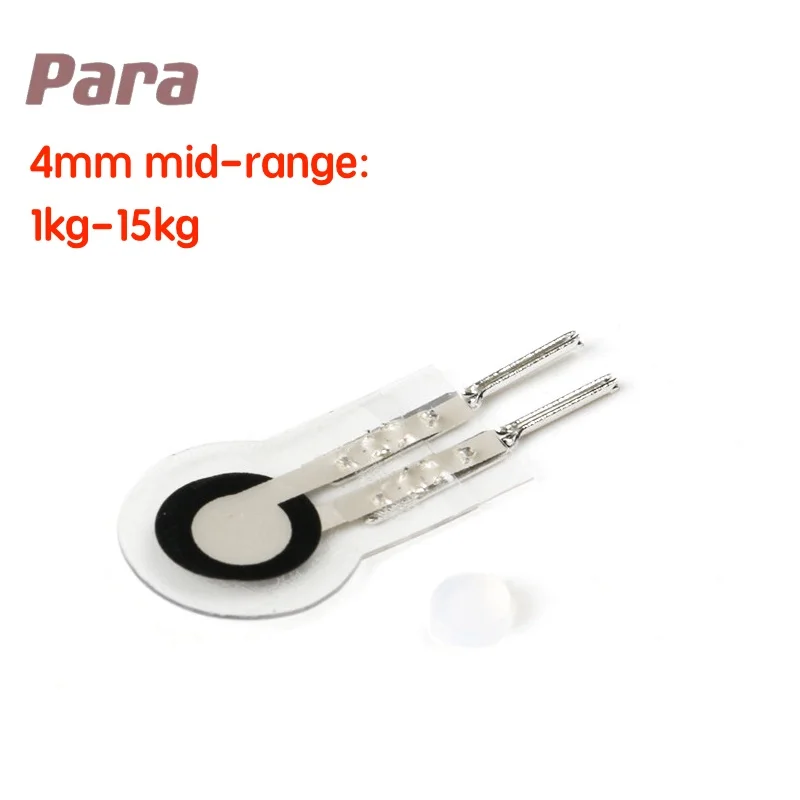

4mm milieu de gamme: 1kg-15kg

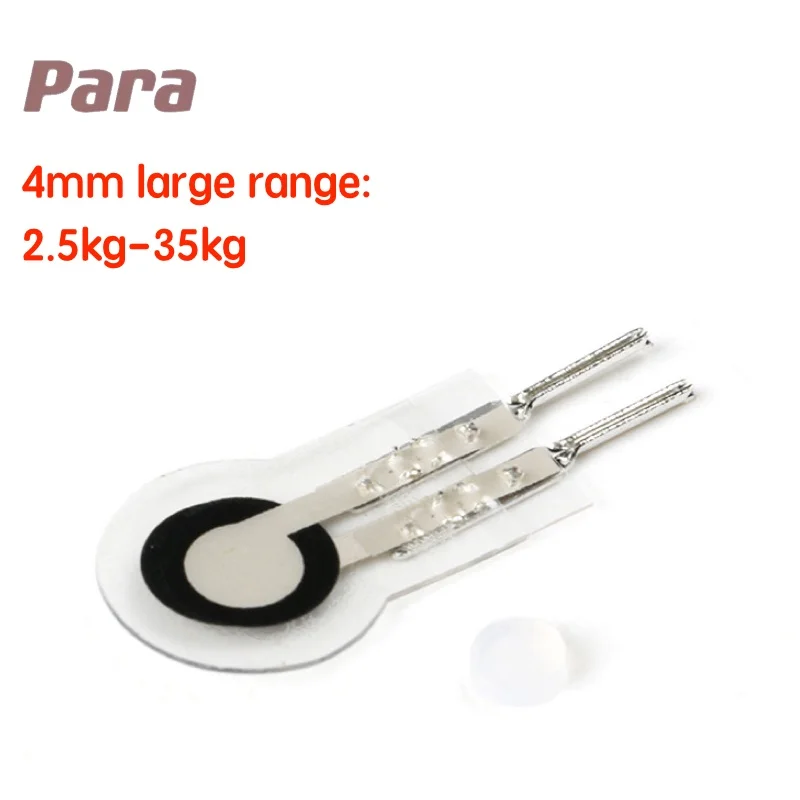

4mm large gamme: 2.5kg-35kg

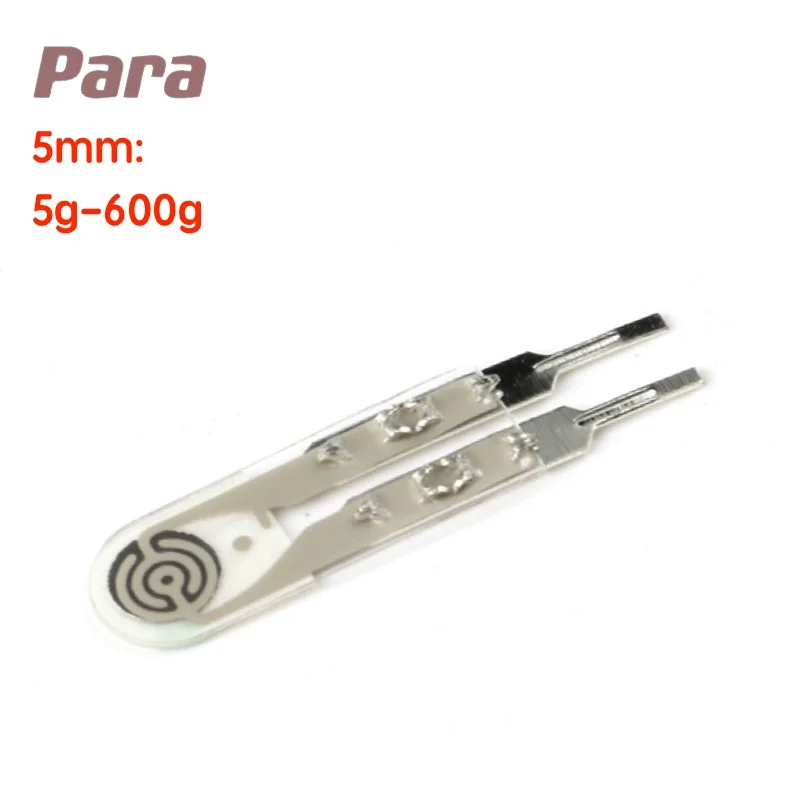

5mm: 5g-600g

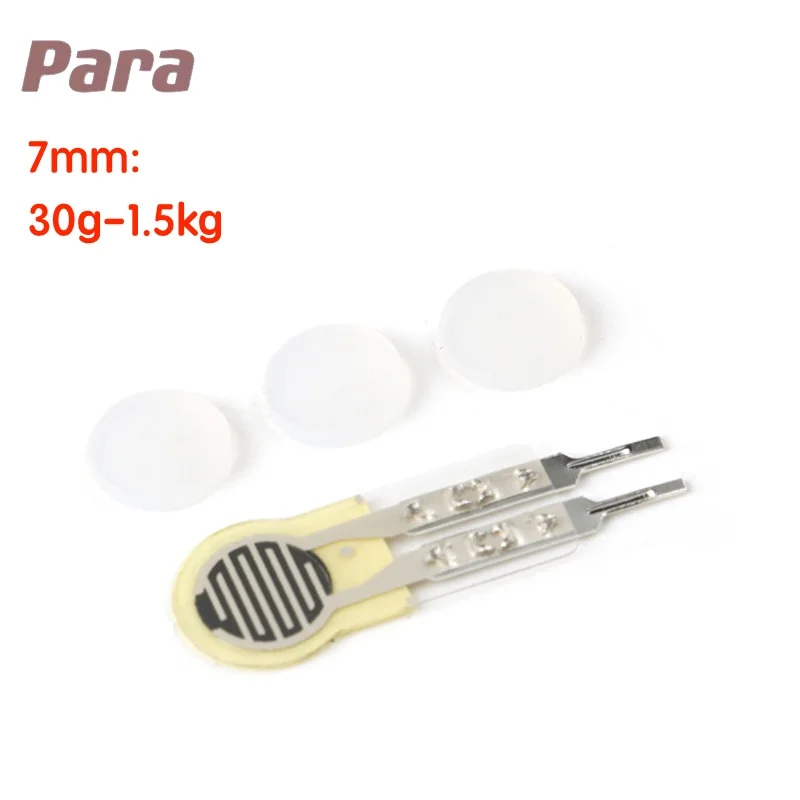

7mm: 30g-1.5kg

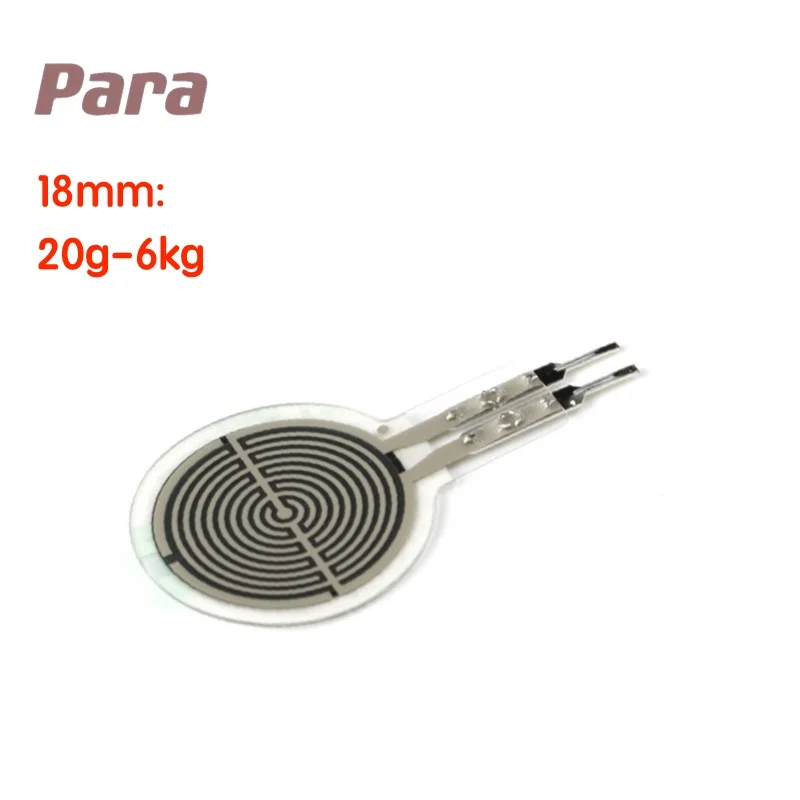

18mm: 20g-6kg

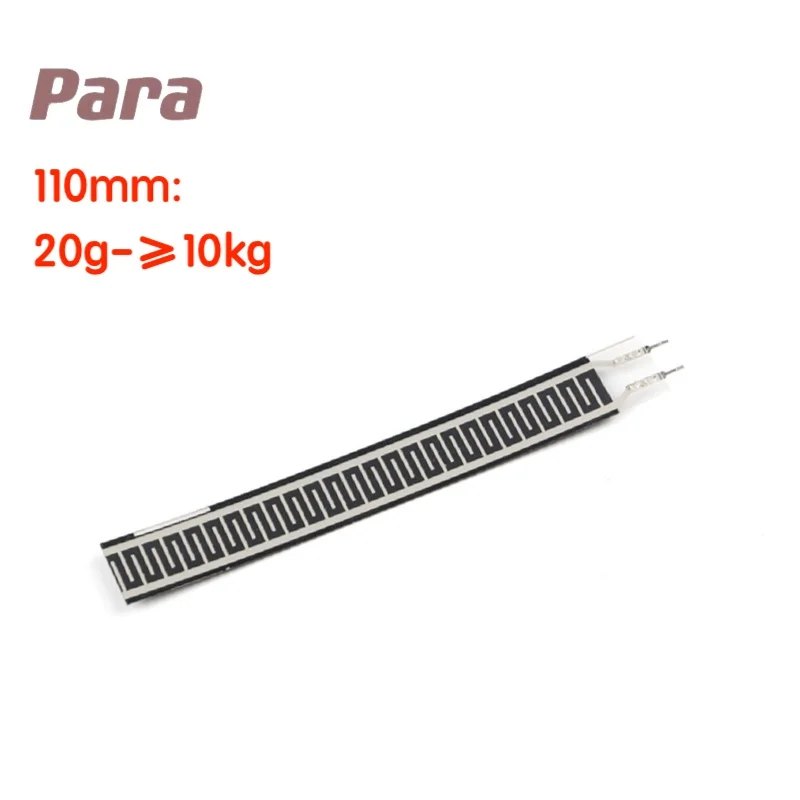

110mm: 20g-≥ 10kg

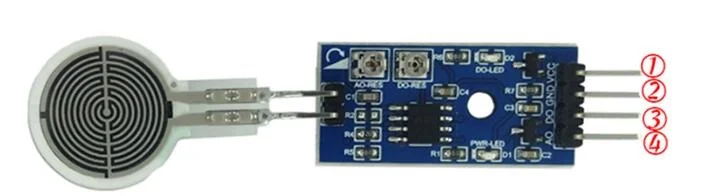

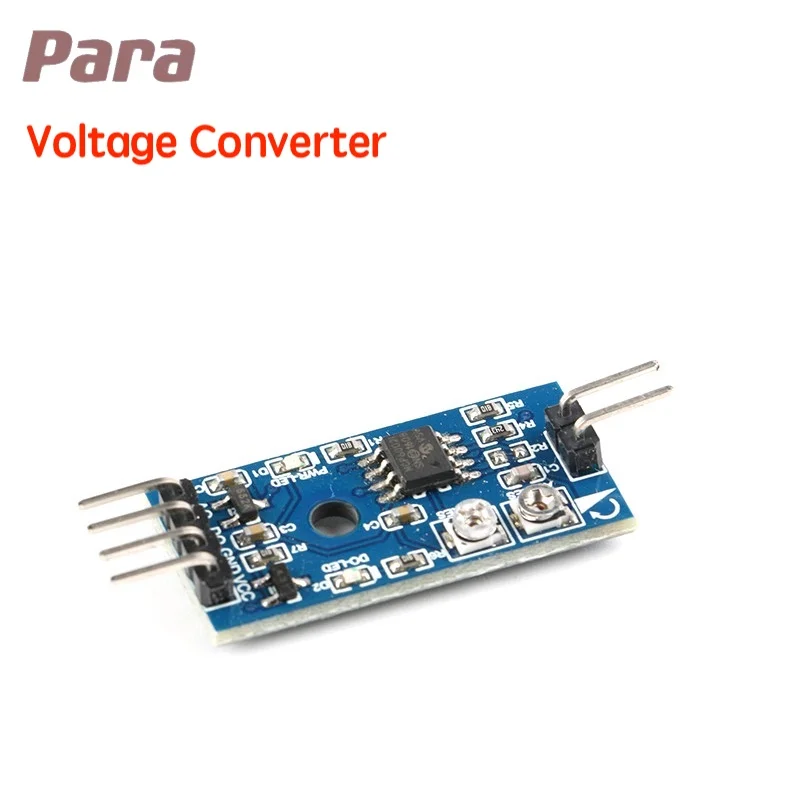

Description de l’épingle:

VCC: tension d’alimentation positive (5V)
GND: tension d’alimentation négative
DO: Sortie de signal de niveau de point élevé
AO: sortie de signal de tension analogique (0-3.3V)
AO-RES: potentiomètre de réglage de grossissement
DO-RES: potentiomètre de réglage de seuil de comparaison
Instructions d’utilisation
Installation du joint
Placez la surface verte du joint sur le capteur, au centre de la zone de détection du capteur, puis appliquez l’objet testé verticalement sur le joint, de sorte que le contact et la force effectifs du capteur et de l’objet testé agissent tous sur la zone de détection du capteur.
Précautions lors de l’installation et de l’utilisation du capteur
1. Essayez de choisir une surface d’installation stable, lisse et plate;
Lorsque votre surface de montage est incurvée, vous devez la plier lorsque vous installez le capteur, de sorte que la zone de détection du capteur soit sollicitée, qui affectera la précision du capteur dans une certaine mesure, Donc attention à ne pas rendre le capteur efficace La surface est installée sur une surface incurvée avec une grande courbure (Remarque: la surface efficace ronde ne peut pas être pliée, et la longue queue peut être pliée);
2. Il est recommandé d’utiliser un joint flexible avec une élasticité relativement stable entre le capteur et l’objet mesuré pour assurer un contact efficace entre le capteur et l’objet mesuré;
3. Gardez la surface de contact de la zone de détection propre;
4. La force ne doit pas dépasser sa plage nominale;
5. Essayez de ne pas le souder directement à la carte universelle ou à la carte de circuit imprimé sans le boîtier spécifique qui lui appartient, afin d’éviter la déformation thermique de la queue et un mauvais contact. La borne métallique du capteur peut être connectée au fil par soudage rapide.
